基于Grafana的物联网可视化仪表盘

设置过程记录

2021年3月5日发布📑

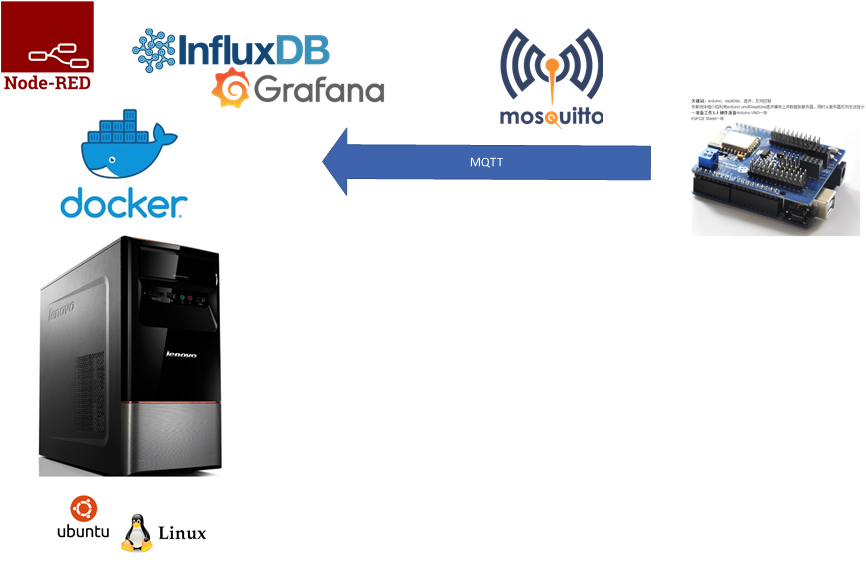

本文介绍如何在Ubuntu Server 20.04.2 LTS 服务器设置一个物联网可视化仪表盘。用到的技术包括 Docker, InfluxDB, MQTT, Grafana, Telegraf, NodeRed 硬件方面采用 ESP8266、Arduino 或者其它任何兼容它的。本系统用于监控物联网设备的情况。其中 InfluxBD 用于存储来自传感器的数据。

image-20210305030358768

服务器

我的服务器用的是旧的台式电脑安装 Ubuntu Server 20.04.2 LTS 操作系统,然后安装 Docker Engine。根据 Docker 官网文档提供的方法

先安装一些必要的包(如还没有):

sudo apt-get install \
    apt-transport-https \
    ca-certificates \
    curl \
    gnupg

接下来:

curl -fsSL https://download.docker.com/linux/ubuntu/gpg | sudo gpg --dearmor -o /usr/share/keyrings/docker-archive-keyring.gpg
echo \
  "deb [arch=amd64 signed-by=/usr/share/keyrings/docker-archive-keyring.gpg] https://download.docker.com/linux/ubuntu \
  $(lsb_release -cs) stable" | sudo tee /etc/apt/sources.list.d/docker.list > /dev/null
 sudo apt-get update
 sudo apt-get install docker-ce docker-ce-cli containerd.io

等 Docker 安装完成后:

sudo usermod -aG docker $USER

接下来是安装其它软件。

安装并配置 Mosquitto
docker pull eclipse-mosquitto

一款开源的 MQTT broker,然后运行它。

docker run -it -p 1883:1883 -p 9001:9001 eclipse-mosquitto
安装并配置 InfluxDB

InfluxBD 是一款时间序列数据库,可以用于存储与时间相关的数据,适合存传感器收集到的数据。

docker pull influxdb

运行 InfluxDB

docker run -d -p 8086:8086 -v influxdb:/var/lib/influxdb --name influxdb influxdb

这里是将influxdb作为守护进程启动,并创建了卷用于存储数据在 /var/lib/influxdb

如何创建 InfluxDB 数据库和用户

这里需要创建数据库和用户,后面 Telegraf 需要访问数据库,以存储来自 MQTT 的数据。

首先打开 InfluxDB CLI:

docker exec -it influxdb influx

接下来创建数据库和用户:

create database sensors

create user "telegraf" with password "telegraf"

grant all on sensors to telegraf
